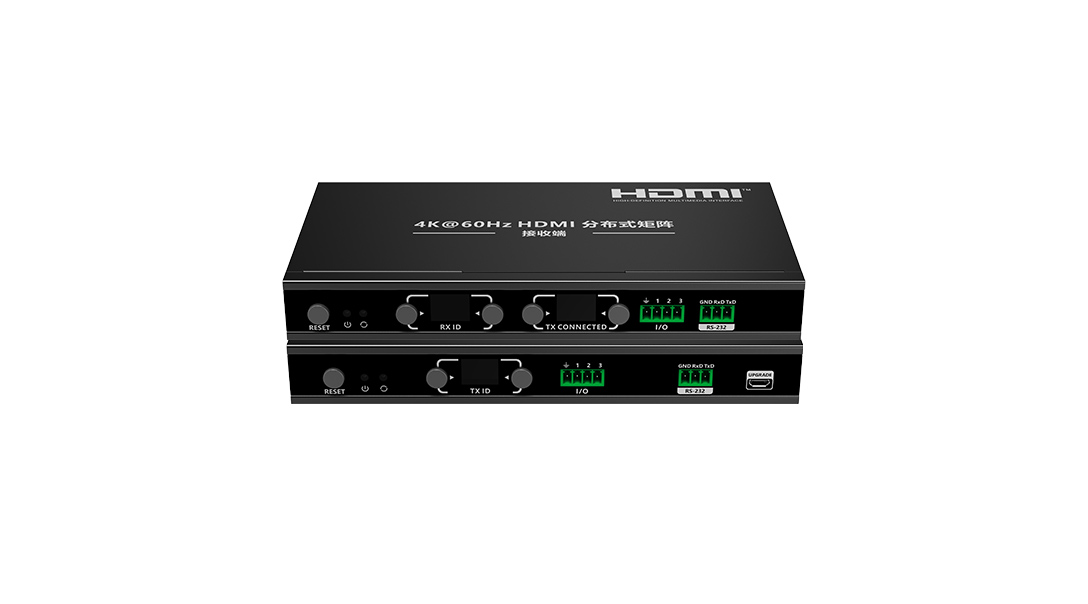

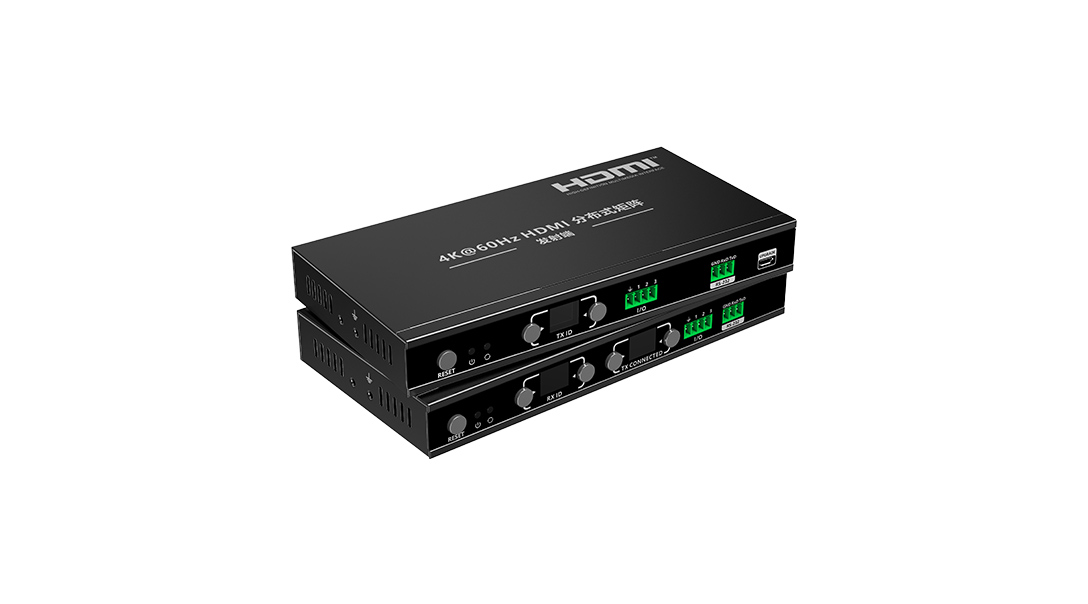

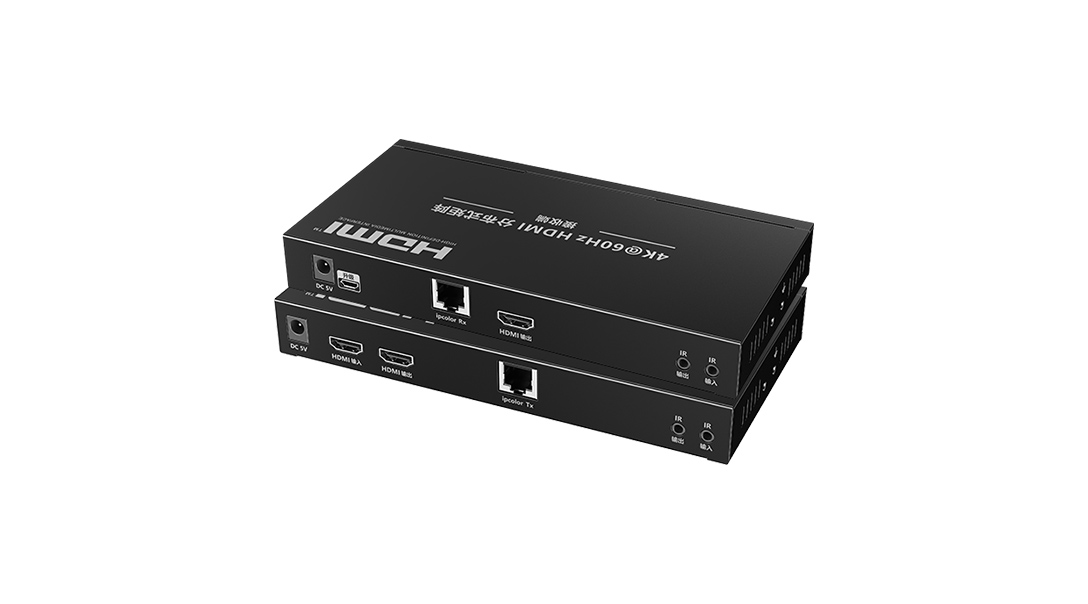

iMCS-IM02

4K@60Hz HDMI 分布式矩阵

本产品是一款4K@60Hz HDMI分布式矩阵，包括一个发射端和一个接收端。本产品通过连接IGMP交换机，实现4K@60Hz音视频信号的切换、延长、分配功能。产品采用ipcolor STREAM技术可实现高清晰、低延时传输，发射端可以接入256路，切换分配至256路接收端。除了多对多使用，也可以直接通过网线将发射端和接收端一对一连接使用，通过6类及以上网线可将4K@60Hz HDMI 信号延长120米。同时支持HDMI本地环出，双向红外回传，RS-232透传，I/O， POE等功能。本产品可广泛应

产品概述

规格参数

资源下载

HDMI线长

≤ 5m

最大传输速率

18Gbps

兼容性

HDMI 2.0，HDCP 1.4/HDCP 2.2

支持分辨率

4096x2160@24/30Hz, 3840x2160@24/30/50/60Hz, 1080P@50/60Hz, 720P@50/60Hz, 1920x1200@60Hz, 2560x1440@60Hz

连接方式

1对1，多对多或交换机级联

传输距离

CAT5E 100米 / CAT6 120米

延迟时间

4K@60Hz: 130~200ms；
1080P@60Hz: 70~130ms

HDMI音频输出格式

LPCM 2.0

红外接收范围

≤ 5m

红外频率

20kHz~60kHz

RS-232 (GND/RXD/TXD)

默认波特率：115200 支持：2400、4800、9600、19200、38400、57600、115200

电压

DC 5V/2A（备选）

工作功率

TX ≤ 5.5W，RX ≤ 3.5W

工作温度

- 20℃~60℃

存储温度

- 30℃~70℃

相对湿度

0~90%RH (无凝结)

材质

铁壳

重量

TX：523g，RX：514g

颜色

黑色

尺寸

191.0(L)*96.0(W)*25.0(H)mm

静电防护

静电保护
1a 接触放电 2级(±4KV)
1b 空气放电 3级(±8KV)
防雷击、防浪涌
